優(yōu)秀的離型膜的好處的是有比較低的離型力，可以有效的減少支撐的密度和尺寸，從而減少后處理的工作但PET離型力要么過(guò)大，要么離型力小但用不了幾次，所以不是一個(gè)好選擇。我們測(cè)試過(guò)的材料包括但不限于fep，表面改性后fep，pfa、etfe、pet、硅油涂層pet等，所有以上的膜我們都試打成功了，當(dāng)然，有的在成功后不太適合再用。說(shuō)說(shuō)怎么選離型膜的材料吧，借用下phrozen的示意圖

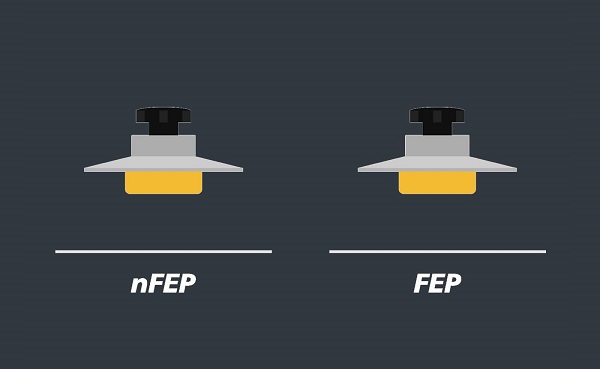

離型過(guò)程示意圖功能反推所需要的性質(zhì)，離型的功能就是提供一個(gè)物理界面，樹(shù)脂材料不能通過(guò)，但紫外光可以通過(guò)，紫外光共同過(guò)后在膜的表面固化樹(shù)脂形成所需形狀，然后在離型，離型的過(guò)程就是一個(gè)拉取脫離的過(guò)程，和撕雙面膠挺想的，零件一層成形后，一端是粘在平臺(tái)上，一端是粘在離型膜上。要達(dá)到這一步，首先要保證的是透明度，即條件1：離型膜需要對(duì)紫外光透明。之后，開(kāi)始平臺(tái)向上拉，零件需要脫離離型膜，這里有兩個(gè)可能出問(wèn)題的情況：

a. 膜和零件之間的拉力太大（離型力太大），零件被從平臺(tái)上拉下來(lái)，掉到液缸內(nèi)。

b.  膜和零件之間的拉力太大（離型力太大），但零件和平臺(tái)也粘的很緊，零件被拉斷（通常是在支撐位置），掉到液缸里。要解決上面兩個(gè)問(wèn)題，解法是一樣的，盡量讓離型力小，怎么讓離型力小呢，這個(gè)就是膜表面處理的辦法了，這里就各顯神通了，表面微觀模擬荷葉表面結(jié)構(gòu)，表面涂層等等。

其實(shí)最早這個(gè)問(wèn)題有在led陣列制作過(guò)程中就被提出過(guò)，現(xiàn)在只是用在了3D打印行業(yè)而已。不扯遠(yuǎn)了，這里出現(xiàn)條件2：離型力需要盡量?。硨毧梢运殉p離型，能夠找到很多這樣的膜）除了條件1、2、外，還有三個(gè)隱藏條件：3. 因?yàn)闃?shù)脂固化是一個(gè)放熱反應(yīng)，而且紫光燈長(zhǎng)期照射也對(duì)屏幕和成形界面加熱，所以離型膜需要耐至少180攝氏度（個(gè)人經(jīng)驗(yàn)哈，因?yàn)槲覀冇械哪ぞ褪沁@樣破的）左右的高溫并在此溫度下長(zhǎng)期工作。

4. 因?yàn)闃?shù)脂中氧氣濃度高有利于反應(yīng)，離型膜的透氣性能最好越高越好。

5. 離型過(guò)程中，膜會(huì)被順著拉上去，這里會(huì)有一個(gè)形變，零件的抬升高度必須大于這個(gè)形變高度，抬升高度大，打印時(shí)間長(zhǎng)，某種意義上說(shuō)，膜越硬（剛性）越好。當(dāng)然，還有壽命，向硅油圖層的pet，用不了幾次就不行了，所以你也不想不停的換吧。理論上，能夠優(yōu)秀的滿足上面6點(diǎn)的都能用作離型膜。置于為什么是fep，因?yàn)檫@種材料在便宜的同時(shí)滿足了上述需求。

意思內(nèi)容由離型膜廠家鼎力小編轉(zhuǎn)載于網(wǎng)絡(luò)分享，希望通過(guò)上述內(nèi)容的分享能幫助到大家。
